在全球能源结构向清洁化、智能化转型的浪潮下，“光储充” 一体化系统凭借其集成化、高效化的核心优势，正加速从探索阶段迈向规模化应用的关键进程。这一系统将光伏发电的清洁能源生产、储能系统（ESS）的灵活能源调度以及智能充电设施的便捷能源补给无缝融合，不仅有效缓解了传统能源供应压力，更成为推动新能源产业高质量发展的重要引擎，展现出不可估量的市场潜力与发展前景。

作为深耕自动化与电子元器件领域的领军企业，欧姆龙始终紧跟时代发展趋势，精准洞察 “光储充” 领域的核心需求，匠心打造了从光伏发电设备到储能系统（ESS），再到智能充电设施的全链条 “光储充” 一体化解决方案。通过整合自身在电子技术、控制技术与系统集成方面的深厚积淀，欧姆龙致力于推动能源自给自足与高效利用的各类应用场景落地，为商业园区、住宅小区、公共充电站等不同领域提供稳定、可靠的能源服务，助力全球能源转型目标的实现。

然而，“光储充” 系统在实际运行过程中，面临着极为复杂的工作环境与多变的工况挑战。无论是光伏发电受昼夜、天气变化影响导致的输出波动，还是储能系统充放电过程中的能量转换压力，亦或是智能充电设施在不同充电需求下的负荷变化，都对系统中的核心元器件提出了严苛要求。其中，PCB 功率继电器作为实现电路通断、保障系统安全运行的关键部件，必须能够在高电压、大电流的极端条件下，保持稳定可靠的工作性能，避免因继电器故障引发系统停机、设备损坏甚至安全事故。

正是基于对 “光储充” 应用场景痛点的深刻理解，欧姆龙器件与模块解决方案团队经过长期研发与技术攻关，推出了专为 “光储充” 系统量身定制的 G7L-X PCB 功率继电器。该继电器凭借卓越的性能设计，完美契合 “光储充” 系统的高要求：在电压耐受方面，G7L-X PCB 功率继电器能够轻松应对 “光储充” 系统中常见的高电压环境，有效防止因电压过高导致的绝缘击穿问题；在电流承载能力上，其强大的大电流通断能力，可确保在系统负荷剧烈变化时，依然能够稳定实现电路的接通与断开，避免因电流过大引发的触点烧蚀、粘连等故障。

G7L-X PCB功率继电器

➡ 通过增加相反极性，实现直流大容量双向切断/开关。

➡ 两极串联接线的方式，能够实现DC 600V 至DC 1000V电压的接通或分断。

➡ 有助于降低线圈功耗。(如采用50%额定电压来保持动作时，线圈功耗约为600mW)

➡ 符合光伏逆变器安全标准(UL和EN)。

➡ 采用安全设计，接点间隙为6.0mm(双极串联接线)。

➡ 初始电阻10mΩ以下(DC5V、1A通电时)的低接触电阻型号系列。

可为您带来如下优势：通过PC板安装型继电器实现产品小型化。通过提供反极性提高PC板上的电路图案灵活性。

应用领域

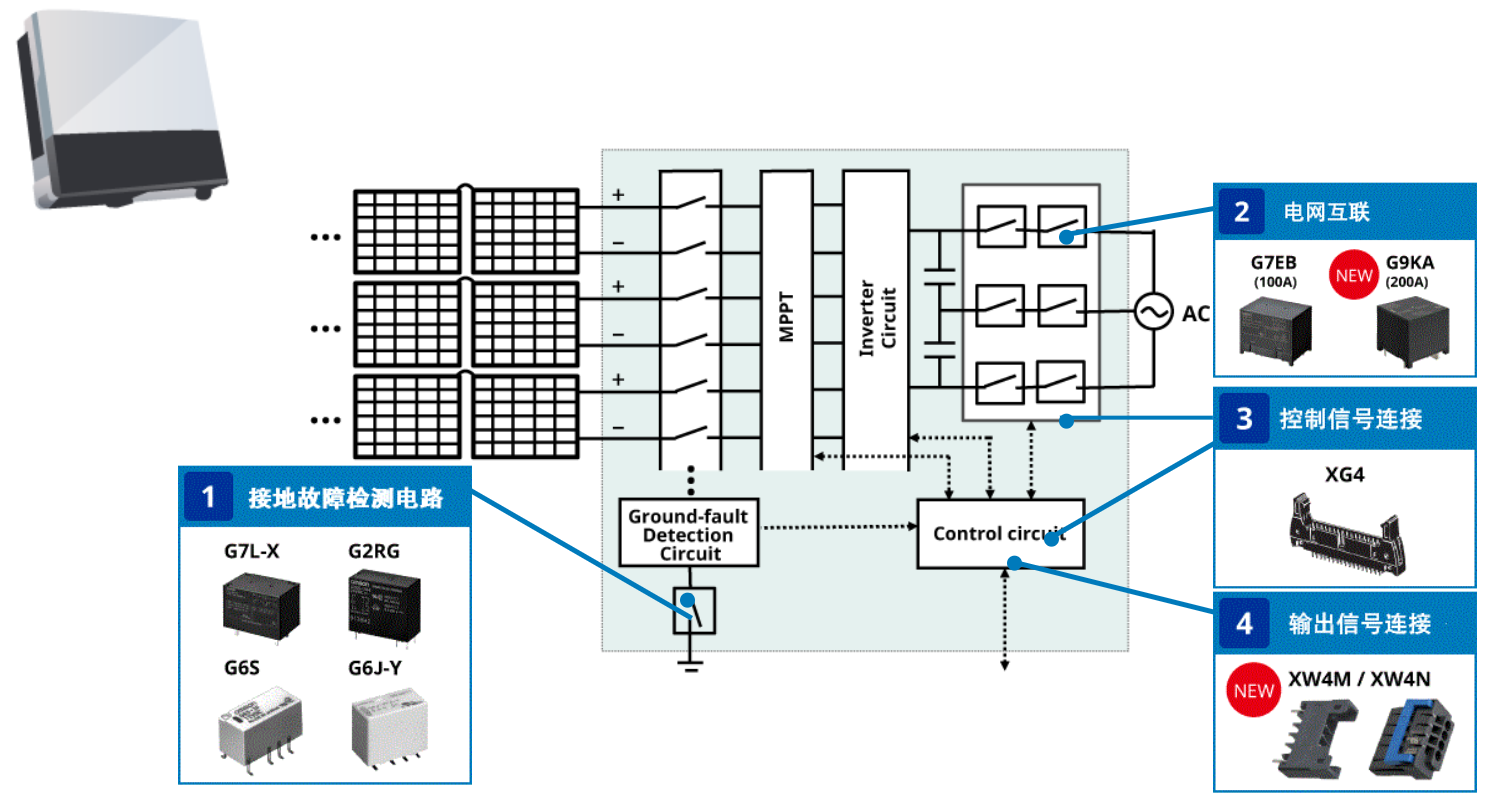

PV逆变器（住宅和商业）

兆瓦级太阳能光伏发电系统的最新发展趋势是提高分布式光伏逆变器的容量，更大限度提高发电量和降低维护成本。

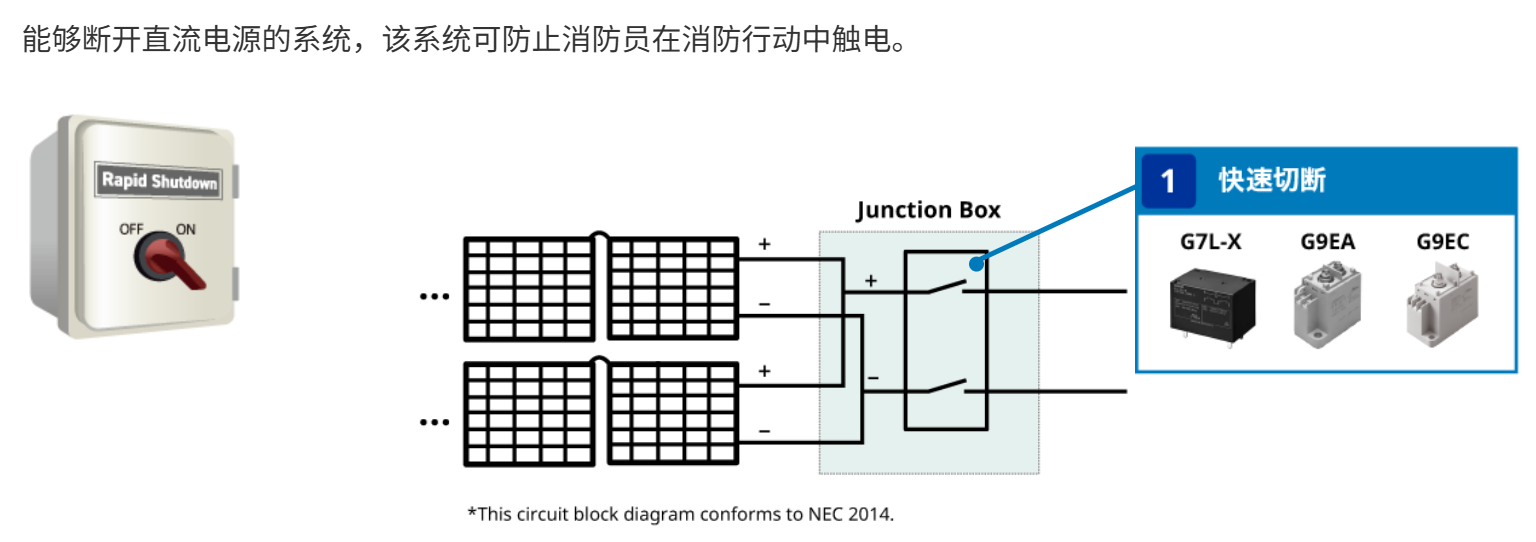

快速切断

能够断开直流电源的系统，该系统可防止消防员在消防行动中触电。

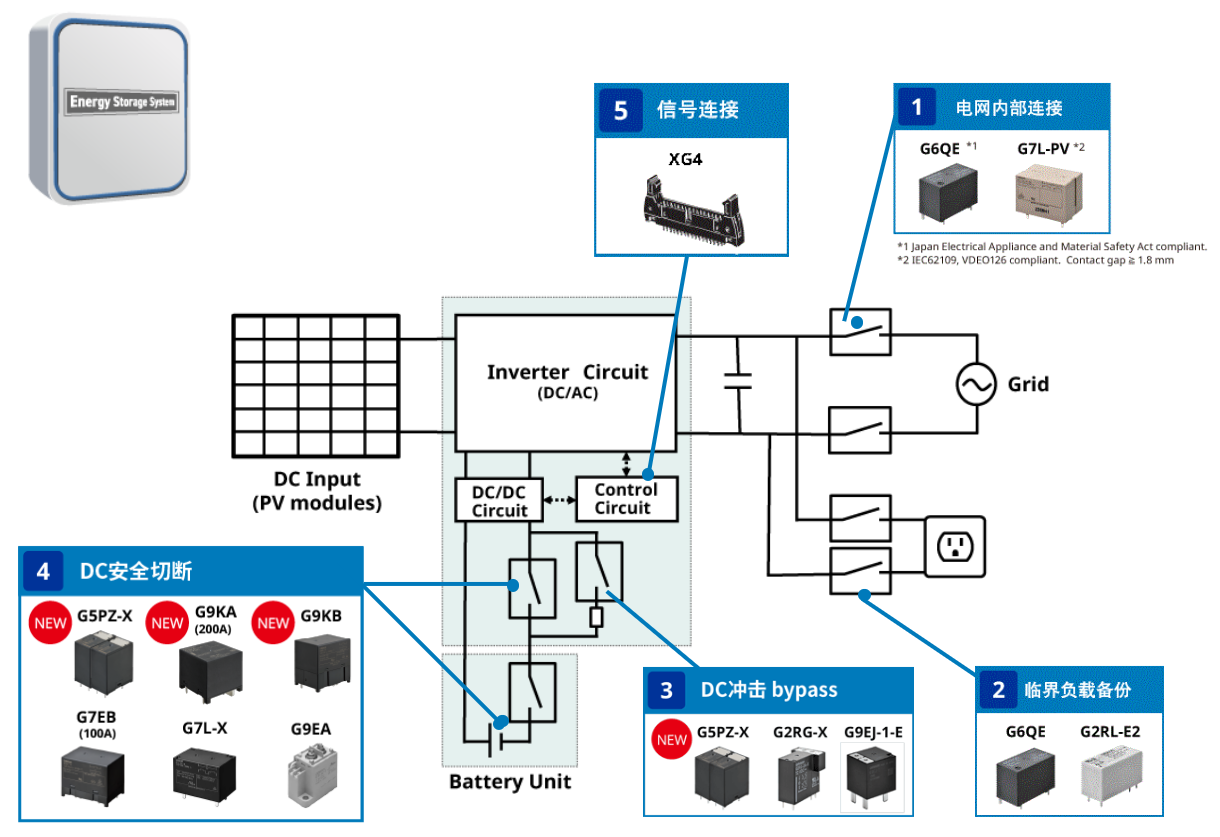

储能系统（住宅）

使用大容量和高输出电池是一种趋势，这些电池能在断电期间为住宅提供备用电源。

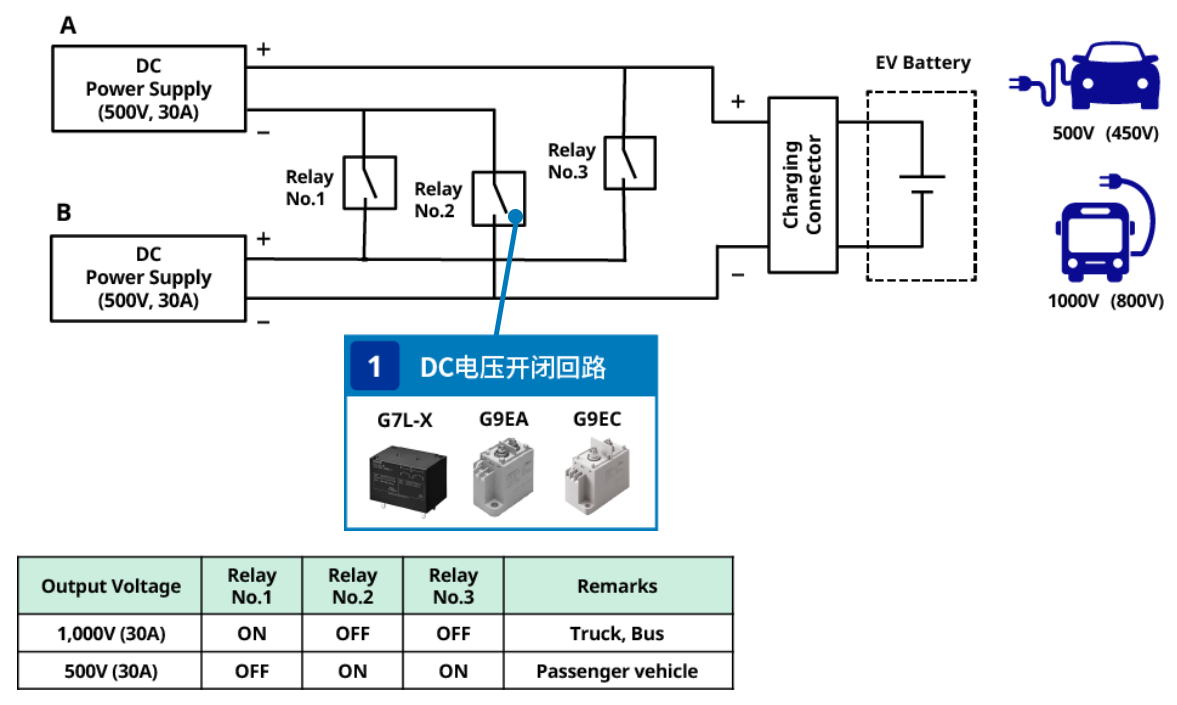

DC电压开关电路

一些充电器使用的电路能够将输出电压切换为高电压电池（1000V）汽车和低电压电池（500V）电动乘用车。在此，继电器用于切换电路以提供输出之间的完全物理绝缘，从而实现安全设计。

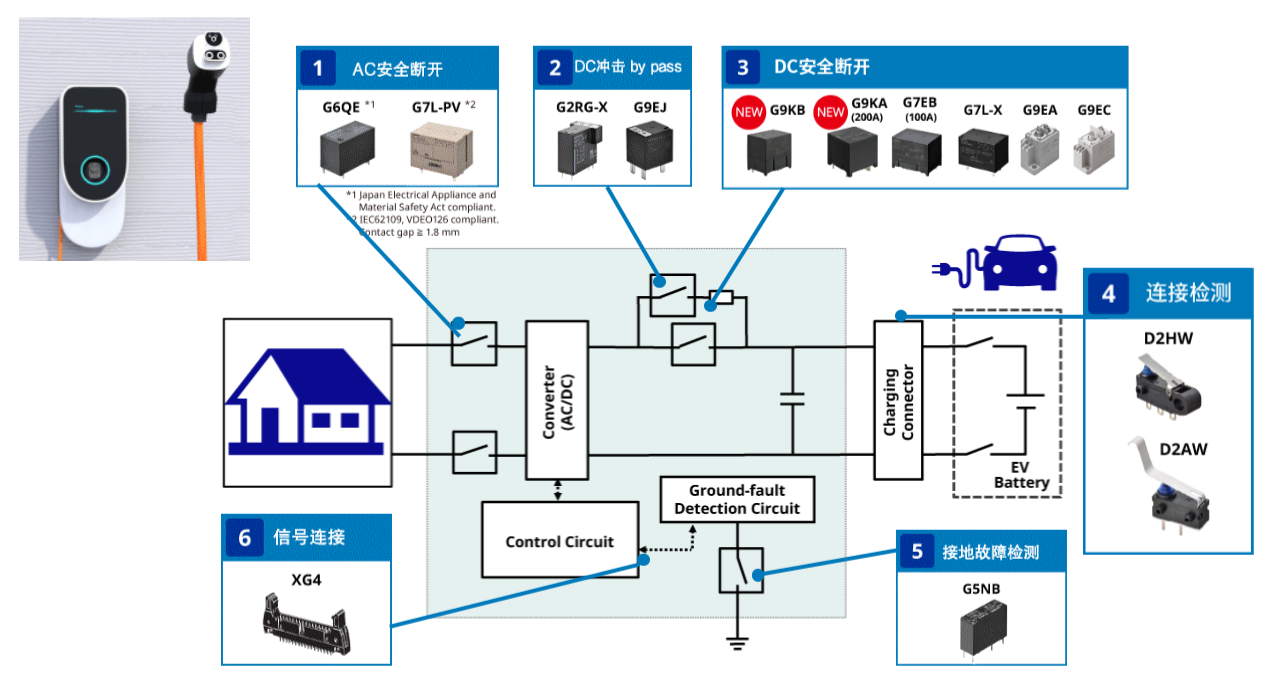

V2H（Vehicle To Home）

住宅的太阳能光伏发电系统和电动汽车的普及导致用于固定式存储应用的EV电池增加。对于此类应用，要执行DC充电和放电控制。

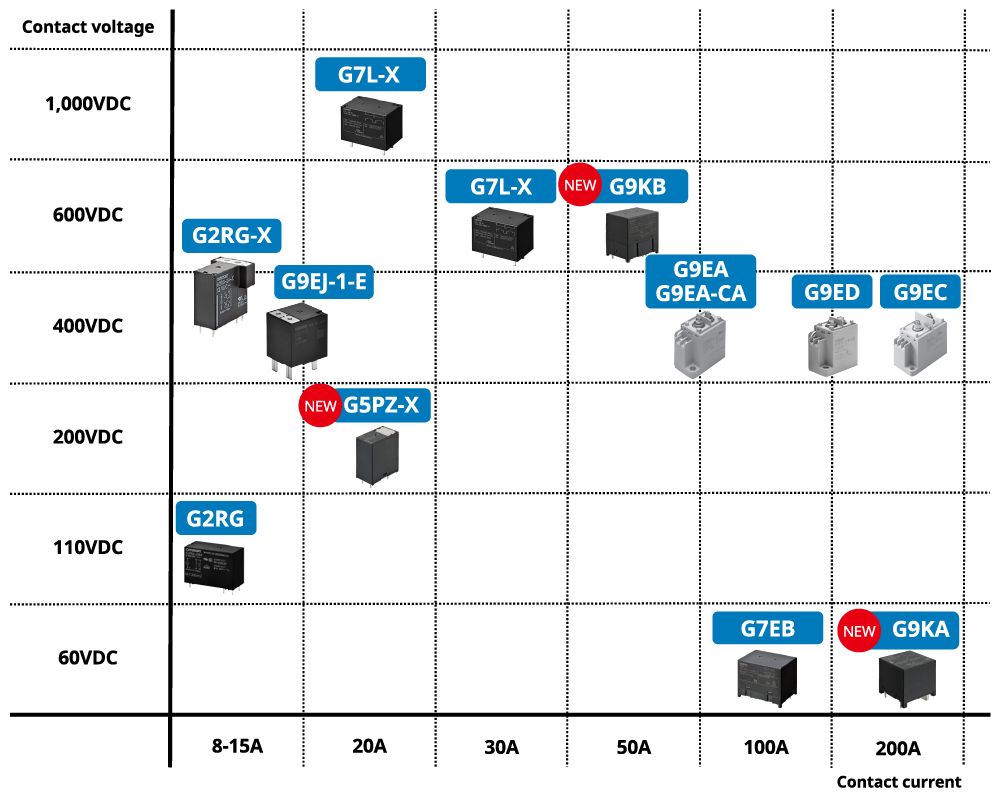

DC大容量继电器

适用于低电压和高电压

应用的产品线
